Réalisation du boîtier électronique

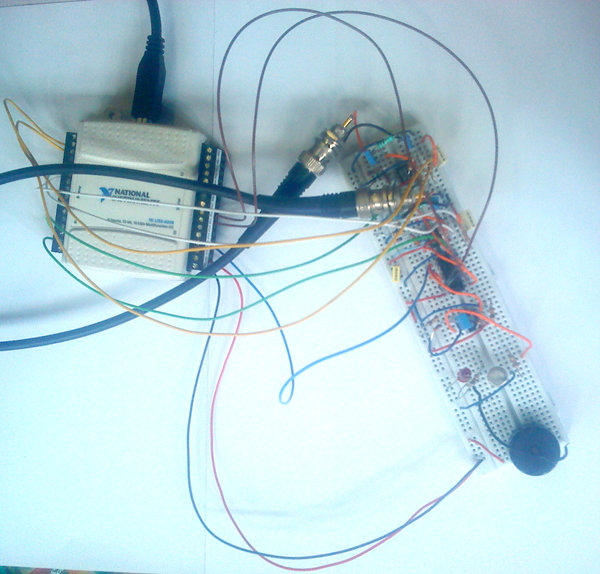

L'électronique de détection est assez simple. Le prototype sur plaque d'essais peut être assemblé en 30 min :


Fonctionnement du circuit électronique

L'électronique de détection comporte un premier étage de discrimination à seuils réglables et de mise en forme du signal, un circuit logique de combinaison pour la détection en coïncidence, et un étage de sortie vers le compteur de l'interface NI-USB6008 ainsi qu'une DEL et buzzer de détection. Cette notice complète présente en détails le fonctionnement du circuit :

Télécharger la notice du fonctionnement électronique

Réalisation du circuit imprimé

Le routage du circuit imprimé (PCB pour Printed Circuit Board) a pu être réalisé sur une seule face :

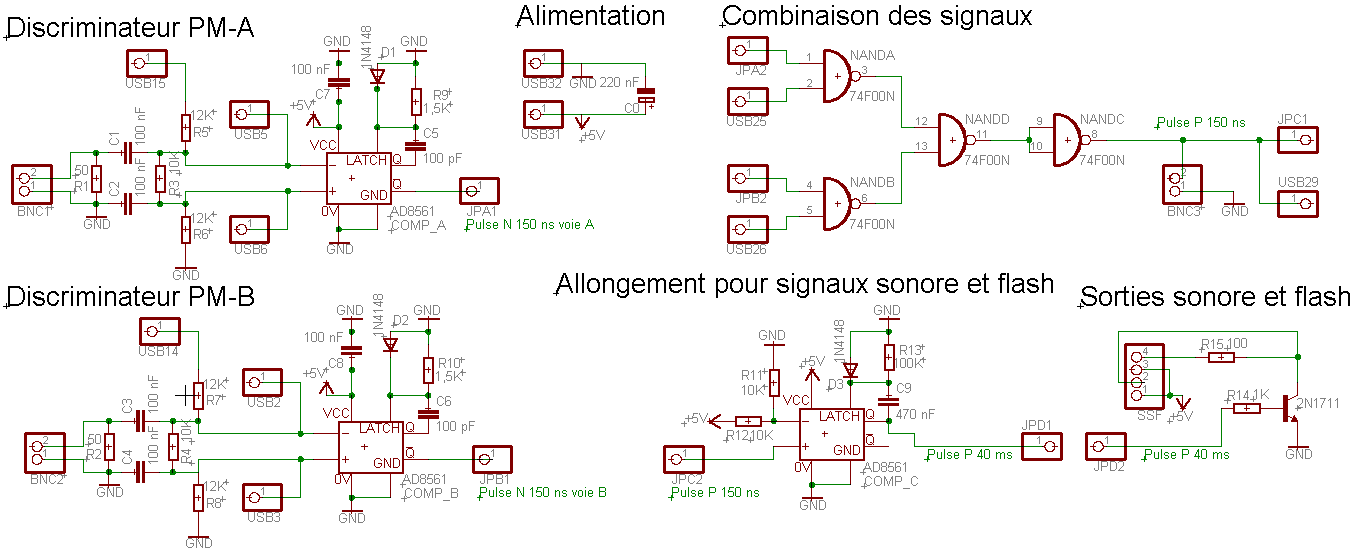

Télécharger le schéma du circuit

Télécharger le typon

Télécharger l'implantation des composants

Télécharger le type de composants

Plan des liaisons électriques

Les liaisons électriques à réaliser avec des fils, par exemple les ponts (ou straps) entre deux points du PCB, les liaisons PCB boîtier, PCB interface NI-USB6008 etc. sont listées sur ce document :

Télécharger le plan des liaisons électriques

Photographies du boîtier

Fixation de l'interface NI-USB6008 sur le circuit imprimé et découpe du boîtier :

Partie inférieure du boîtier et circuit imprimé :

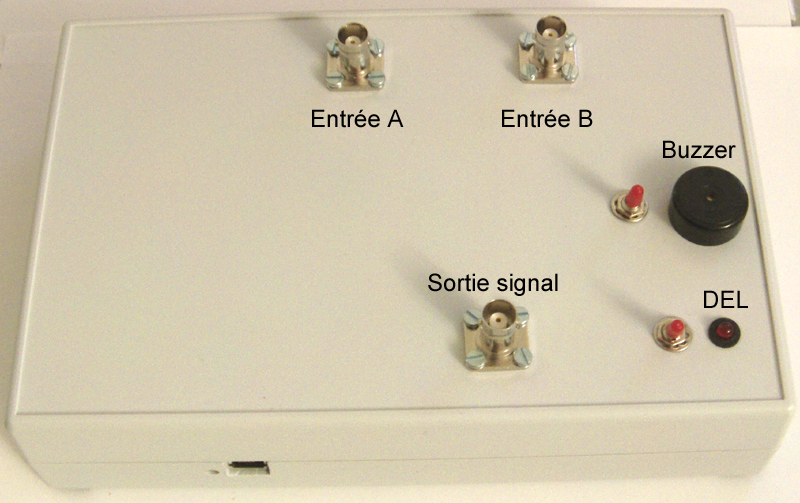

Extérieur de la partie supérieure du boîtier :

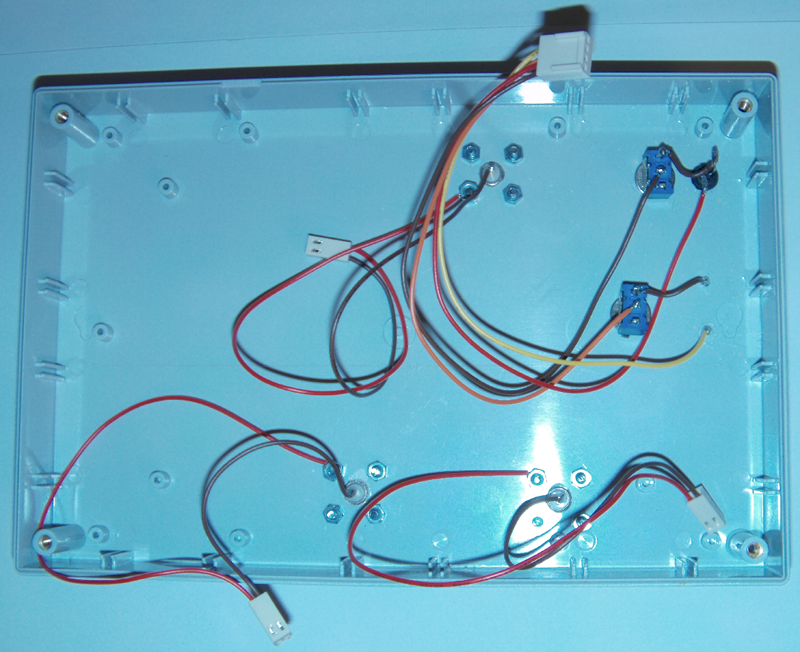

Intérieur de la partie supérieure du boîtier :

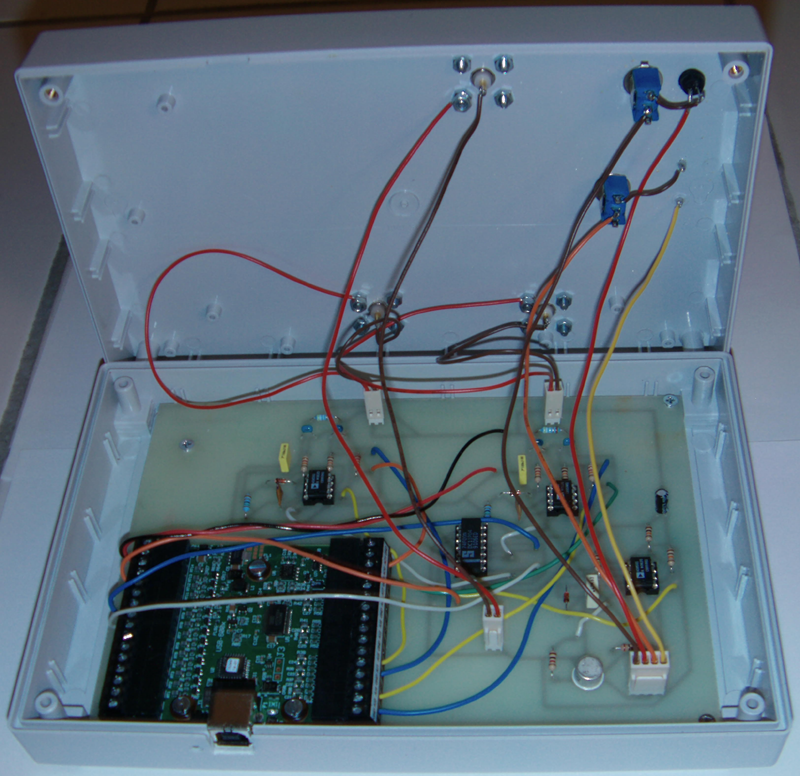

Connexions du circuit imprimé au boîtier :
